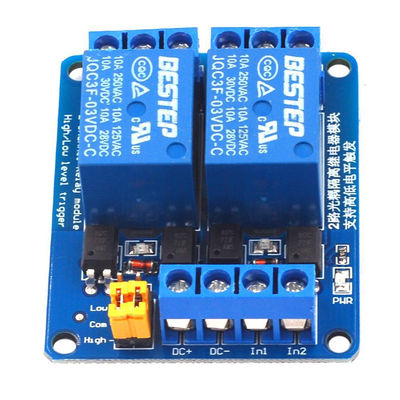

acoplador óptico dual del canal del módulo de retransmisión de control de 3.3V 5V 12V 24V 2

• El módulo adopta la retransmisión auténtica de la calidad, la carga máxima del interfaz normalmente abierto: CA 250V/10A, DC 30V/10A;
• Usando el aislamiento doble del acoplador óptico, capacidad de impulsión fuerte, funcionamiento estable; disparador 5mA actual;
• El voltaje de funcionamiento del módulo es 5V;
• Cada canal del módulo se puede accionar por el puente alto o bajo;
• el diseño Falta-tolerante, incluso si la línea de control está quebrada, la retransmisión no se moverá;
• Indicador de poder (verde), 2 indicadores de situación de la retransmisión (rojos)
• El diseño de interfaz fácil de usar, todos los interfaces se puede conectar directamente a través de los terminales de conexión, muy convenientes

Interfaz del módulo:

• DC+: Conecte con el polo positivo de la fuente de alimentación (el voltaje es la retransmisión 5V)
• C.C.: Conecte con el polo negativo de la fuente de alimentación
• IN1-IN2: Según el ajuste de cada canal, la retransmisión correspondiente se puede controlar por alto o bajo.

Salida de la retransmisión:

• NO1-NO2: Interfaz abierto normal de la retransmisión. Antes de que la retransmisión sea cerrada, se deja no relacionada. Después de coger, se pone en cortocircuito a COM.
• COM1-COM2: Interfaz común de la retransmisión
• NC1-NC2: Interfaz normalmente cerrado de la retransmisión. Antes de que la retransmisión sea cerrada, se cortocircuita con COM.

Selección alta y baja del disparador:

• S1-S2 es la selección alta y baja del disparador para la retransmisión 1 - 2;
• Cuando ponen en cortocircuito a COM al punto bajo, la retransmisión correspondiente es un disparador bajo. Cuando ponen en cortocircuito a COM al alto, es un disparador de alto nivel.
