Modulo CH341 Modulo CH341 24 Serie 25 EEPROM Flash BIOS Modulo de programación por USB 93CXX/25CXX /24CXX

Descripción del producto:

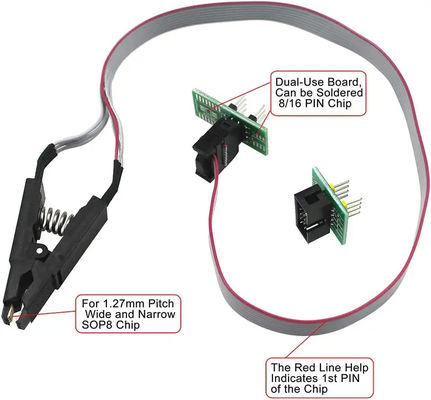

La conexión de un chip BIOS a un clip de prueba SOP8 requiere atención al pin correspondiente, de lo contrario el chip podría ser destruido.La línea con color en el clip de prueba es la primera líneaPor lo tanto, para evitar errores, uno debe mirar únicamente el pin uno del clip de prueba y el programador para la correspondencia.cuando se conecta el cable del clip de ensayo a una placa de adaptador, se debe cuidar de los pies del conector correspondiente en el tablero.

El siguiente paso es programar el BIOS. Primero, uno debe conectar el chip al ordenador y abrir el software de programación. En segundo lugar, uno debe detectar la información del chip por el software. Luego,borrar el chip. Después de eso, comprobar el vacío del chip, que por lo general toma unos segundos. Después, abrir el archivo de la papelera para la programación.si uno ha seguido todos los pasos anterioresEn ese caso, se pueden ver algunas líneas de letras en inglés, lo que indica que la programación fue exitosa.uno podría necesitar para cargarlo antes de la energía normal en.

Características:

Este producto está equipado con un chip FT232BL y un EEPRON externo (93C46), lo que le permite admitir Windows 10. Además, tiene tres modos de alimentación: 5V de alimentación externa, 3.3V de alimentación externa,y potencia externa (tensión requerida 3.3V-5V). El producto también está provisto de 3 LED para monitorear el proceso de transmisión de datos, a saber, TXD LED, RXD LED y POWER LED.y 5V están equipados con pines curvos para un uso convenientePara acceder a la MCU, por ejemplo, se puede consultar un manual de instrucciones.

Parámetros técnicos:

GND: Conexión a tierra

RXD: Conectar a MCU.TX (La señal fluye desde el MCU.TX hasta el FT232 antes de llegar a PC.RX)

TXD: Conectar a MCU.RX (La señal fluye desde el MCU.RX hasta el FT232 antes de llegar a PC.TX)

3V3/5V: salida de 3.3V o 5V (el módulo es alimentado por USB y el tapón del saltador debe estar configurado en 3.3V o 5V)

RTS: Conectar a MCU.CTS (La dirección del flujo de señal es desde MCU.CTS hasta FT232 antes de llegar a PC.RTS)

CTS: Conectar al MCU.RTS (La señal fluye desde el MCU.RTS al FT232 antes de llegar al PC.CTS)

Aplicaciones:

El Creatall CH341 Module Development Board es el programa USB perfecto para aquellos que quieren explorar el mundo de la tecnología informática.Este tablero es una gran manera de aprender los conceptos básicos de programación con sus dimensiones de 70 mm x 27 mm y C341A + Soic8 Clip + 1Kit de quemadores de adaptadores de memoria. Es fácil de instalar y soporta Windows 10, proporcionando una gran plataforma para aprender programación. Con su fuente de alimentación de 3.3V o 5V,se abre un mundo de posibilidades cuando se trata de programación, por lo que este tablero es una opción ideal para los principiantes o incluso para los desarrolladores más experimentados.

Embalaje:

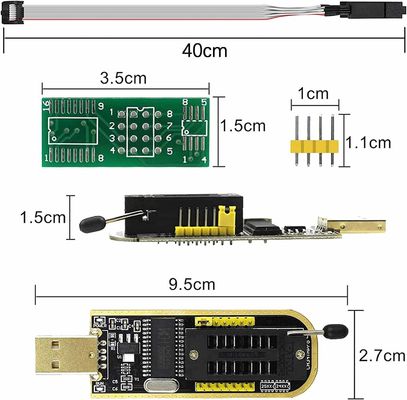

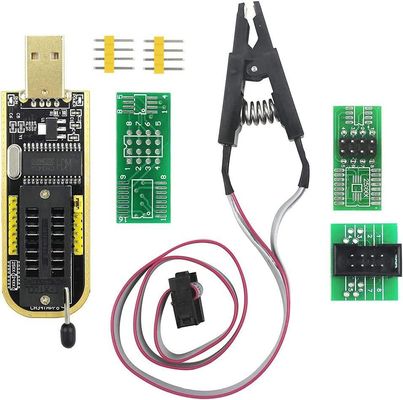

Crear todo el kit de programación de módulos USB CH341 con Soic8 Clip + 1. Kit de quemador de adaptador de memoria para placa de desarrollo, alimentado por chip CH341A de 3.3V / 5V, 70mm X 27mm.

Apoyo y servicios:

Proporcionamos soporte técnico y servicios para Development Board. Nuestro equipo de servicio al cliente está disponible para responder cualquier pregunta que pueda tener sobre nuestros productos y servicios.Ofrecemos documentación completa y tutoriales para ayudarle a ponerse en marcha rápidamenteTambién proporcionamos actualizaciones de software gratuitas y correcciones de errores, así como acceso a nuestra base de conocimientos y foros.Nuestro experimentado equipo está disponible para ayudarle a solucionar cualquier problema que pueda tener.
