Módulo audio RS232/TTL de Bluetooth Wifi del módulo inalámbrico de HC-05 HC-06 RF

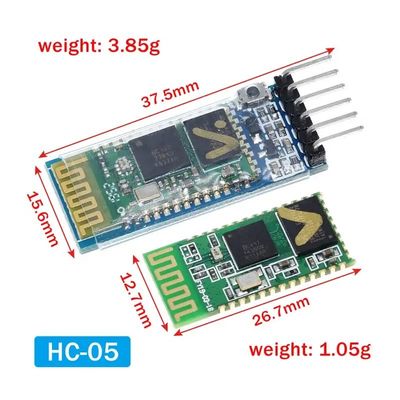

HC-05

Es el amo dos de Slaveand del módulo de HC-05 Bluetooth en un módulo.
Este módulo se puede fijar a un transmisor o un receptor, transmisor podría emparejándose con el receptor, receptor y el receptor o el transmisor y el transmisor no pueden comunicación en medio, receptor podrían emparejándose con los ordenadores y el bluetooth del teléfono celular, al comprar, el defecto para el receptor.
Utilice el microprocesador de Bluetooth de la corriente principal del CSR, estándares de protocolo de Bluetooth V2.0.
Voltaje de funcionamiento del módulo 3,3 V.
El índice de defecto del alfarero de 9600, el usuario puede ser puesto.
El tamaño del módulo de la base: 28 milímetros x 15 milímetros x 2,35 milímetros.
Trabajo actual: haciendo juego para 30 mA, haciendo juego la comunicación para 8 mA.
Inactividad actual: ninguna inactividad.
Utilizado para el sistema de la lectura de contador del sistema de navegación GPS, del agua y del gas de la electricidad.
Con el ordenador y el adaptador de Bluetooth, PDA, equipo inconsútil de la conexión
Serie comercial: Serie del tablero del módulo de Bluetooth
Con el indicador luminoso del LED, el uso 150mA y el microprocesador de regla 3.3V.

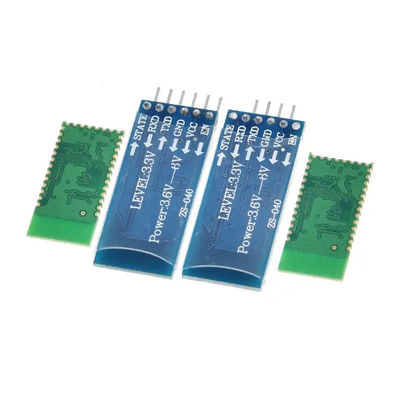

Con el pie de VCC.GND.TXD.RXD para Bluetooth
Con el botón de la “investigación” (el pie de ON/OFF/WAKE para él, hacia fuera externo/entrada el “nivel” de MCU puede controlar el módulo para investigar)
Compatible con el módulo principal “módulo auxiliar” o módulo (entero) amo-esclavo de Bluetooth.
Voltaje entrado: 3,3 -6V
Tamaño: el 1.55cm * los 3.98cm

Nota:
La fuente 3.3~6V de la energía entrada, prohíbe más que 7V
Ningún “automáticamente prevenir peversing de la fuente de alimentación funcional”, para conectar por favor correctamente la fuente de alimentación
Aconsejamos para instalar el “módulo principal de Bluetooth”
El “estado” es pie de la salida para la situación del LED, cuando Bluetooth “no relacionado”, salida “pulso”, cuando Bluetooth “conectado”, salida “nivel”, puede determinar los estados de “MCU”
Si solamente el tablero, ningún ninguno “función de Bluetooth”

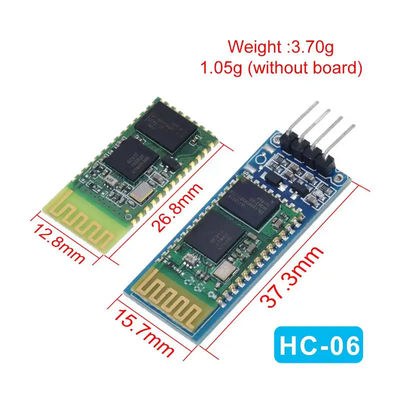

HC-06
Éste módulo de HC-06 Bluetooth.
Permite que su dispositivo a envíe o reciba los datos de TTL vía la tecnología de Bluetooth sin la conexión de un cable serial con su ordenador.

Característica:
Trabajos con cualquier adaptadores del USB Bluetooth.
Defecto Baud Rate: 9600,8,1, N.
Construido en antena.
Cobertura los hasta 30ft.
Versión de Bluetooth: V2.0+EDR
Voltaje de funcionamiento: 3.3V
Defecto Baud Rate: 9600,8,1, N.
Cobertura de la señal: los 30ft
Longitud de cable: los 21.5cm
Tamaño del artículo: 4,3 * 1,6 * 0.7cm
Peso del artículo: 3g
Tamaño del paquete: 9 * 3 * 1cm
Peso del paquete: 8g
Serie comercial: Serie del tablero del módulo de Bluetooth
Con el indicador luminoso del LED, el uso 150mA y el microprocesador de regla 3.3V.
Con el pie de VCC.GND.TXD.RXD para Bluetooth
Con el “re-seach” botón (el pie de ON/OFF/WAKE para él, outinput externo el “nivel” de MCU puede controlar el módulo a re-seach)
Compatible con el módulo principal” módulo de .slave " o módulo (entero) amo-esclavo del bluetooth.
Voltaje entrado: 3.3~6V
Tamaño: el 1.55cm*3.98cm

Nota:
La fuente 3.3~6V de la energía entrada, prohíbe más que 7V
Ningún “automáticamente prevenir peversing de la fuente de alimentación funcional”, para conectar por favor correctamente la fuente de alimentación
Aconsejamos para instalar el “módulo principal de Bluetooth”
El “estado” es pie de la salida para la situación del LED, cuando bluetooth “no relacionado”, salida “pulso”; cuando el bluetooth “conectó”, salida “nivel”, podemos determinar los estados de “MCU”
Si solamente el tablero, ningún ninguno “función de Bluetooth”
