Datos del producto:
|
| Tipo: | Bluetooth 5,1 | País de origen: | PORCELANA |
|---|---|---|---|
| Marca: | creatall | Chipset: | Otro |
| Solicitud: | Sonido | ||
| Resaltar: | Tablero audio del receptor M38,Tablero audio del receptor M28,Tablero BLT 4 |
||

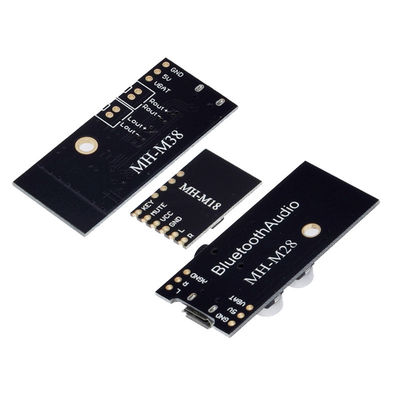

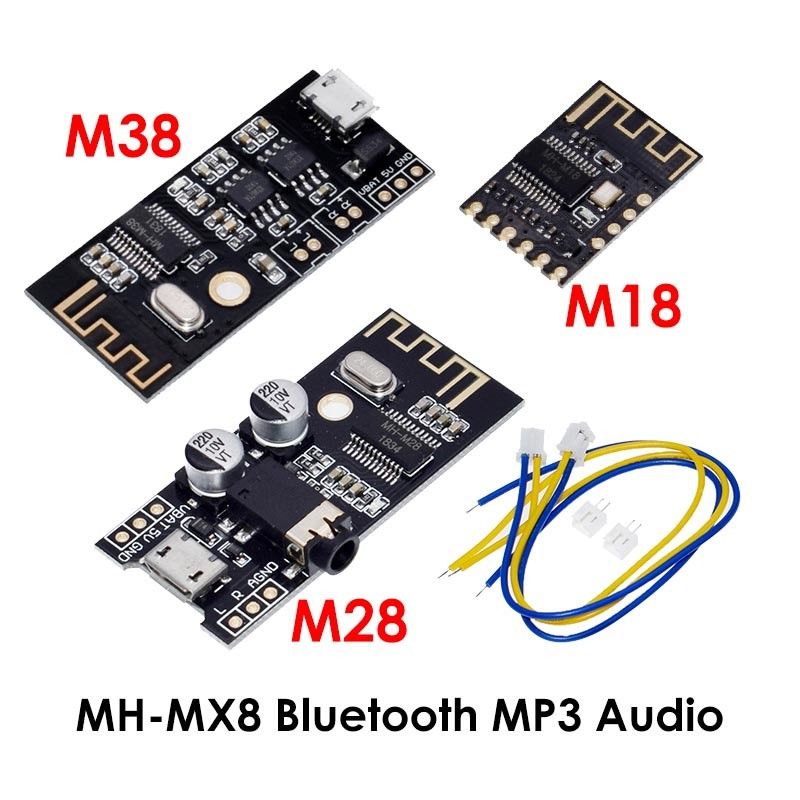

M38
MH-M38 es un diseño de baja potencia de Bluetooth que apoya la última transmisión de Bluetooth 4,2 y la salida sin pérdidas estérea de dos vías. Tamaño pequeño, conveniente y práctico, el módulo viene con un microprocesador del amplificador de potencia, que se puede equipar de los altavoces duales 5W. Tarjeta de sonido de la ayuda USB para el aparato de lectura driverless. En un ambiente abierto, la distancia de la conexión de Bluetooth puede ser hasta 20 metros. Puede ser utilizado para la recepción audio de Bluetooth, diversa modificación audio de DIY y así sucesivamente.
Tamaño del PWB: 45*20*3.6m m (longitud, anchura y altura)
Echada del Pin: 2.54m m (la colocación del agujero es 3m m en diámetro)
3. Definición de /Pin de la función
1. Versión de Bluetooth V4.2, tecnología automática de la conexión de Bluetooth de la ayuda, el descifrar sin pérdidas de la ayuda WAV/WMA/FLAC/APE/MP3, salida en doble canal estérea.
2, fuente de alimentación: usted puede utilizar directamente la línea MICRO 5V del USB Android para la fuente de alimentación directa, usted puede también conectar la fuente de alimentación 5V o la batería de litio 3.7V (como se muestra sobre). Nota que los interfaces de la fuente de alimentación 5V y 3.7V son diferentes. 5V está conectado con 5V y la tierra, y la batería de litio 3.7V está conectada con VBAT y la tierra.
3, la corriente de trabajo máxima es 5V2A, él se recomienda utilizar la fuente de alimentación regulada 5V2A, la calidad de sonido es mejores.
4. Después de que el módulo se accione encendido, las búsquedas del teléfono móvil para el nombre MH-M38 de Bluetooth, y pueden jugar música después de conectar con Bluetooth.
5, tarjeta de sonido de la ayuda USB, impulsión libre (plug and play). Conecte el módulo con el ordenador con un cable del USB, y el ordenador puede jugar música a través de la salida del amplificador del módulo.
6, indicador luminoso azul del módulo:
7. Cuando Bluetooth no está conectado, el indicador luminoso destella rápidamente;
8. Cuando la conexión de Bluetooth está prendido, el indicador luminoso está siempre encendido;
9. Cuando Bluetooth está jugando, el indicador luminoso destella lentamente.
10, salida audio: la señal audio estérea del canal izquierdo y derecho de la salida, se puede conectar con dos 2-8 euros, 3-5W altavoces, altavoces del euro 5W del empuje 4.
¡11, este producto tiene su propio circuito dual del amplificador de potencia 5W, usted no deben utilizar otro amplificador para utilizar! Las salidas de los dos amplificadores no pueden ser conectadas paralelamente o los polos negativos se pueden conectar juntos, si no el microprocesador del amplificador de potencia puede ser dañado.
4.Attention
1. Interferencia de la señal: La antena de Bluetooth es extremadamente susceptible a interferencia electromágnetica de alta frecuencia o fuerte de la señal, y debe ser colocada lejos del lugar en donde se envía el dispositivo inalámbrico. Y el tablero no puede estar cercano a los objetos del metal, guardando cierta distancia.
2. Si hay sonido actual en el tablero del amplificador de potencia, la causa es causada por interferencia de tierra. Se recomienda que la salida del módulo de Bluetooth no se debe enchufar. Es necesario soldar el alambre, especialmente el cable de toma de tierra, y el alambre no debe ser demasiado largo. Más corto es el mejor. , intente ser más grueso. El problema de poner a tierra audio en el punto que pone a tierra del tablero del amplificador de potencia se debe conectar con la tierra de la entrada audio del amplificador de potencia. Este punto que pone a tierra se puede intentar para soldar en diversas posiciones para alcanzar el sonido más de poca intensidad. Se recomienda que accionen a los tableros de Bluetooth y del amplificador de potencia por separado para aislar la tierra de Bluetooth y la tierra del amplificador.
3. porque este producto es diseño del tablero desnudo, intente no tocar los componentes en el tablero a mano, es fácil hacer electricidad estática matar a la quema del microprocesador y de la causa.
