Placa amplificadora Bluetooth TPA3116 de 2.1 canales CA-TB21H 50W+50W+100W Módulo amplificador de audio con control de aplicación

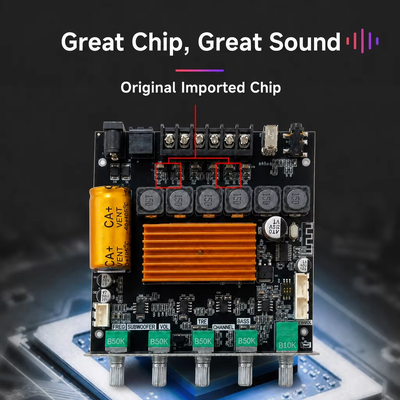

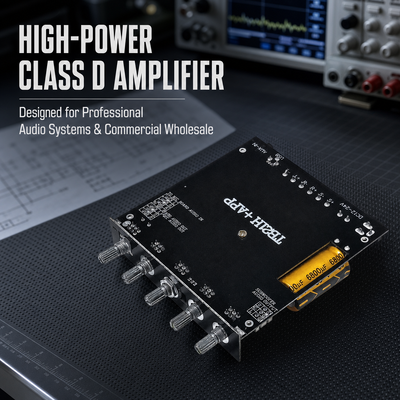

El CA-TB21H es un módulo amplificador Clase D de 2.1 canales construido sobre el chip TPA3116, que entrega 50W + 50W para los canales izquierdo y derecho más 100W para el canal del subwoofer desde una fuente de alimentación de CC de 12-24V. Las fuentes de audio se cubren con Bluetooth 5.1, entrada de línea AUX, reproducción de tarjeta USB / TF y el control remoto IR incluido, mientras que la aplicación BT-APP proporciona control de ecualización y efectos de iluminación desde un teléfono. Un disipador de calor de aleta dorada, cinco perillas de control frontales y puertos de expansión para una placa preamplificadora de micrófono hacen que esta placa esté lista para sistemas de altavoces OEM, kits de audio para el hogar y líneas de ensamblaje de equipos de audio.

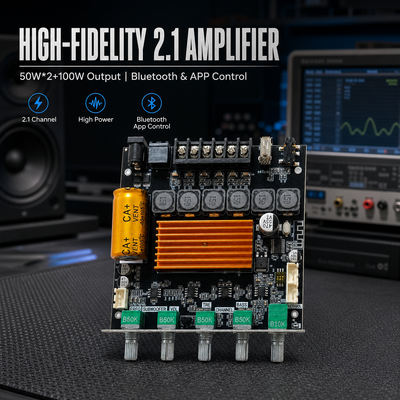

• Salida de 2.1 canales: 50W izquierdo y derecho cada uno más 100W para subwoofer, chip TPA3116, respuesta de frecuencia de 20Hz-20KHz.
• Cuatro métodos de entrada: Bluetooth 5.1 (BT-APP, área abierta de 10m), AUX, tarjeta USB / TF y control remoto IR con batería de botón.
• Cinco perillas frontales: volumen maestro / encendido, agudos, graves, frecuencia del subwoofer (20-200Hz) y volumen del subwoofer, además de volumen independiente de los canales L/R.
• Control por aplicación: BT-APP admite ajuste de ecualización, medios locales, unidad USB, tarjeta SD, efectos de iluminación y funciones de búsqueda de dispositivo.
• Listo para expansión: Puertos de entrada y salida de reverberación del preamplificador de micrófono, salida de nivel de línea del subwoofer para una placa amplificadora de potencia pura externa.
• Mono puenteable: configure el interruptor DIP 1 en ON (PBTL) para puentear los dos canales a mono para un altavoz de alta potencia.
• Protección quíntuple: polaridad inversa, bajo voltaje, sobrecalentamiento, sobrecorriente y cortocircuito.

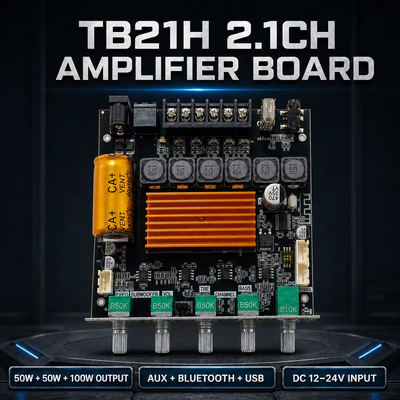

Los terminales de altavoz del subwoofer y los canales izquierdo/derecho, la antena Bluetooth flexible, el puerto USB, la entrada de audio AUX y la entrada de alimentación de CC de 12-24V (conector de CC de 5.5 x 2.1 mm) están dispuestos en un borde, por lo que la placa se puede ensamblar en una carcasa sin arneses de cableado adicionales. Un LED de estado de alimentación y las cinco perillas se encuentran en el panel frontal.

La potencia de salida aumenta con el voltaje de suministro y disminuye con la impedancia del altavoz. Las cifras de referencia a continuación se miden con cargas de 4 Ohm y 8 Ohm a 19V y 24V, lo que le ayuda a adaptar el adaptador al conjunto de altavoces real.

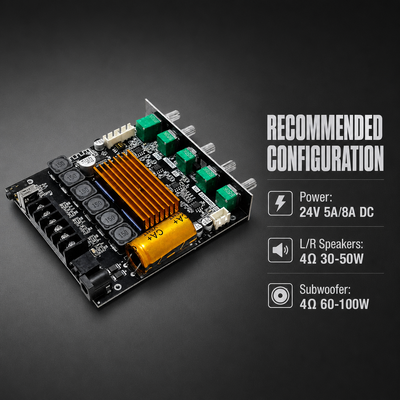

Para un sistema 2.1 equilibrado, recomendamos un adaptador de CC de 24V 5A u 8A, altavoces izquierdo y derecho de 4 Ohm 30-50W y un subwoofer de 4 Ohm 60-100W. Un adaptador de mayor corriente mantiene estable el canal del subwoofer de 100W a alto volumen, y la potencia del adaptador siempre debe ser superior a la potencia de trabajo real de la placa.

Antes de colocar la perilla, gire el potenciómetro en la dirección de la puntero hacia la izquierda hasta que alcance el mínimo y no pueda girar más. La línea horizontal de la perilla debe quedar orientada en la dirección que se muestra en el diagrama, de modo que la escala de volumen coincida con la posición real.

Para puentear a mono, apague primero y configure el interruptor DIP 1 en ON (función PBTL). Conecte solo un altavoz en cada lado; al conectar dos altavoces, cada uno debe ser de 4 Ohm o superior y la impedancia paralela no debe ser inferior a 2 Ohm. El puerto de expansión 1 es la entrada de reverberación del preamplificador de micrófono y el puerto de expansión 2 es la salida de reverberación, y la salida de nivel de línea del subwoofer puede alimentar una placa amplificadora de potencia pura externa.

Instale la aplicación BT-APP, apague el Bluetooth del teléfono, encienda el módulo y conecte el dispositivo llamado BT-APP (la entrada BT-APP-BLE no es utilizada por la aplicación). La aplicación proporciona ajuste de ecualización, reproducción de medios locales, navegación por unidad USB y tarjeta SD, efectos de iluminación y búsqueda de dispositivo. Las curvas de ecualización se aplican mientras la aplicación está conectada; los graves y agudos son ajustables.

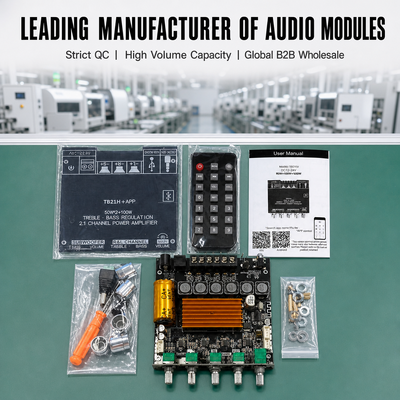

El paquete incluye un control remoto IR con batería de botón y lámina de aislamiento: encendido, modo, silencio, reproducir/pausar, anterior/siguiente, ecualización, subir y bajar volumen, repetición individual/todo, cambio de tarjeta USB/TF y selección de pista 0-9. El rango de trabajo es de aproximadamente 7m a la vista y se reduce en un ángulo de 15 grados.

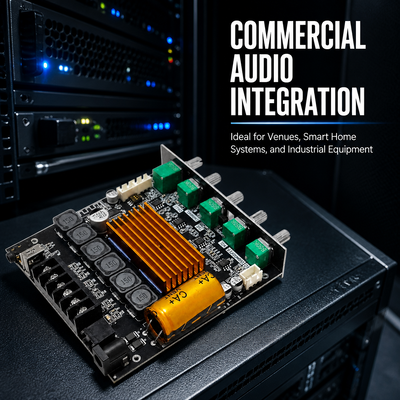

Adecuado para fabricantes de equipos de audio, plantas de ensamblaje de sistemas de altavoces, distribuidores de electrónica de audio, desarrolladores de productos OEM y ODM, marcas de altavoces de marca privada, proyectos de empaquetado personalizado y equipos de compra a granel regulares. Los casos de uso típicos incluyen sistemas de audio domésticos 2.1, juegos de altavoces de estantería y subwoofer, música de fondo para tiendas, kits de amplificadores DIY y cajas de altavoces de karaoke.

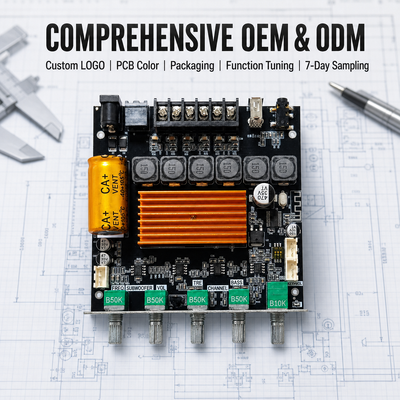

El soporte integral OEM y ODM cubre logotipos personalizados, color de PCB, embalaje, ajuste de funciones y muestreo de 7 días, por lo que la misma placa se puede entregar con su propia marca y configuración para diferentes mercados.

Cada placa se empaqueta en una caja individual de 11 x 11 x 5 cm con un peso bruto de 0.3 kg, protegida por espuma a prueba de golpes y enviada en cartones de grado de exportación. Se incluye un manual de usuario impreso en la caja; hay disponibles marcas OEM, embalaje personalizado y carga de contenedores mixtos.
