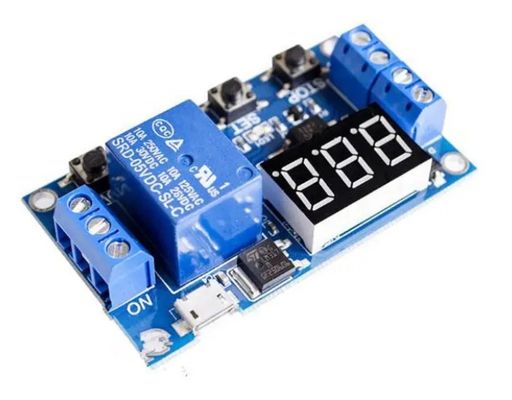

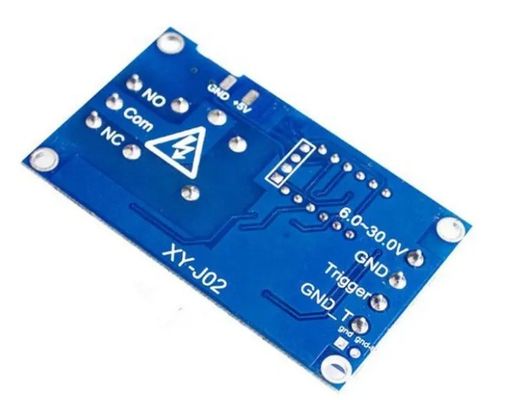

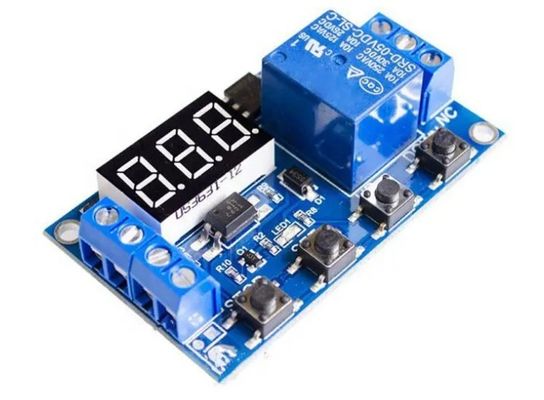

original Un módulo de relé, apagado de retraso, desconexión, retraso de activación, interruptor de circuito de sincronización de ciclo, con módulo de relé USB Uno, apagado de retraso de alimentación, desconexión, retraso de activación,interruptor de circuito de tiempo del ciclo 0.1 segundo (mínimo) ~ 999 minutos (máximo) ajustable continuamente Este producto es fácil de usar y potente, pero los compradores deben leer las instrucciones de funcionamiento de este producto en detalle.Es un producto muy práctico.. Lo más destacado del módulo: 1. la fuente de alimentación de alto voltaje (6 ~ 30V) admite micro USB 5.0V fuente de alimentación, que es muy conveniente de usar; 2. la interfaz es clara y simple, potente,fácil de entender, y casi satisface todas sus necesidades; 3. Hay una función de parada de emergencia clave (clave STOP), con protección de conexión inversa, la conexión inversa no se quema; 4.,sin ningún funcionamiento en un plazo de 5 minutos, apague automáticamente la pantalla; cualquier tecla para despertar; 5.Estos parámetros son independientes entre sí y se guardan por separado.; 6. Todos los parámetros de configuración se guardan automáticamente después de apagado. Modo de funcionamiento: P1: Después de que se activa la señal, el relé se enciende durante el tiempo de operación y luego se apaga; durante el tiempo de operación,las siguientes operaciones P1.1: La señal es inválida cuando se activa de nuevo P1.2: La señal se activa de nuevo para volver a programar P1.3: La señal activa el restablecimiento de nuevo, el relé se desconecta y el tiempo se detiene; P-2: dar la señal de disparo, después de que el relé se apaga para el tiempo CL, el relé se enciende para el tiempo OP,después de que se complete el tiempo, el relé está apagado; P3.1: dar la señal de disparo, después de que el relé se enciende para el tiempo OP, el relé se desconectará para el tiempo CL, y luego el ciclo de las acciones anteriores, dar la señal de nuevo en el ciclo,El relé se desconectará., y tiempo de parada; el número de ciclos (LOP) se puede ajustar; P3.2: no es necesario activar la señal después de encendido, el tiempo OP cuando el relé está encendido y el tiempo CL cuando el relé está apagado, las acciones anteriores se realizan en ciclo; el número de ciclos (LOP) se puede establecer; P-4:Función de espera de la señal: si hay una señal de disparo, el temporizador se despeja y el relé permanece encendido; cuando la señal desaparece, el relé se desconecta después de programar el OP; durante el cronometraje,Hay otra señal., y el temporizador está despejado; Parámetros del producto: 1: Tensión de trabajo: 6-30V soporte micro USB 5.0V fuente de alimentación 2: Fuente de señal de disparo: disparo de alto nivel (3.0V-24V) La tierra de señal y la tierra del sistema no están en la misma tierra para mejorar la capacidad antiinterferencia del sistema (también se puede cortocircuitar a la tierra común) 3: Capacidad de salida: puede controlar el equipo dentro de 30v 5A DC o 220v 5A AC 4: Corriente quieta: 20mA Corriente de trabajo: 50mA 5: Vida útil: más de 100.000 veces; temperatura de trabajo: -40 ≈ 85 °C; tamaño:6.2*3.8*1.7cm 6: Con aislamiento del optoacoplador, capacidad de antiinterferencia mejorada, placa de circuito industrial, configuración de parámetros para siempre después de apagar la memoria.La salida del relé es un contacto pasivo, salida sin carga, que controla la función de encendido y apagado de una línea.
Rango de tiempo 0,1 segundos (mínimo) ~ 999 minutos (máximo) ajustable continuamente Cómo elegir el rango de tiempo: Después de establecer el valor del parámetro en la interfaz de selección de modo,Presione el botón STOP para seleccionar el rango de tiempo; XXX. El punto decimal está en el lugar de los unos, rango de tiempo: 1 segundo a 999 segundos XX.X El punto decimal está en el lugar de diez, rango de tiempo: 0,1 segundo a 99.9 segundos X.X.X.Todos los puntos decimales están encendidos, rango de tiempo: 1 minuto a 999 minutos Por ejemplo, si desea establecer el OP a 3,2 segundos, mueva el punto decimal a la décima posición, y el tubo digital mostrará 03.2 Descripción del parámetro: OP en tiempo, CL fuera de tiempo, tiempos de ciclo LOP (1 ¢ 999 veces, "---" representa ciclos infinitos) Estos parámetros son independientes entre sí, pero todos los modos comparten estos parámetros.cuando el funcionamiento en tiempo se ajusta a 5 segundos en P1.1, y el usuario quiere cambiar al modo P1.2, luego ingrese P1.2 para establecer los parámetros correspondientes, OP También será de 5 segundos; En la interfaz principal (pantalla 000), presione el botón SET,OP (CL), LOP) y la hora correspondiente XXX se mostrará; si sólo hay OP (como el modo P1.1, P1.2, P1.3) el tiempo en el modo, entonces pulsar el teclado SET sólo mostrará OP y la hora correspondiente; Si hay OP, CL, LOP en el modo (como el modo P3.1, P3.2), pulsando brevemente la tecla SET se mostrará OP y tiempo correspondiente, CL y tiempo correspondiente, LOP y tiempos correspondientes.puede ver fácilmente los parámetros establecidos en el modo actual pulsando el botón SET en la interfaz principal, que es muy conveniente! Cómo establecer parámetros 1. Primero determinar el modo de trabajo del relé; 2. De acuerdo con el modo de trabajo del relé,en la interfaz principal (cuando el módulo esté encendido, parpadeará el modo de trabajo actual (modo P1.1 predeterminado) y luego entrará en la interfaz principal) "Presione el botón SET durante 2 segundos y luego suelte Entrar en la interfaz de selección de modo,y seleccione el modo a establecer presionando los botones arriba y abajo (P1.1~P-4); 3. Después de seleccionar el modo a establecer (por ejemplo, P3.2), presione el botón SET para establecer los parámetros correspondientes.Tiempo libre de CL, tiempos de ciclo LOP ("-- -" representa un ciclo infinito)), ajustar el valor del parámetro a través de arriba y abajo,soporte de prensado largo (aumento o disminución rápidos) y prensado corto (aumento o disminución de 1 unidad)Después de establecer el valor del parámetro, presione el botón STOP Para seleccionar la posición del punto decimal, seleccione el rango de tiempo (tiempo correspondiente de 0,1 segundos a 999 minutos);Presione la tecla SET para establecer el siguiente parámetro del modo actual, el proceso es el mismo que el anterior; 4. Después de establecer los parámetros del modo seleccionado, presione y mantenga presionado el botón SET durante 2 segundos y suelte.y luego volver a la interfaz principal. La configuración del parámetro es exitosa, muy simple! Interfaz principal: "000" (sin punto decimal) se muestra cuando el relé no está funcionando, y hay un punto decimal cuando el relé está funcionando,que es muy claro! Interfaz de selección de modo: Presione el botón SET para entrar, después de que la configuración esté completa, presione el botón SET para salir y regresar a la interfaz principal, muy simple!
Expansión de la función del botón STOP: Modo de activación del relé: 1. ON: se permite que el relé conduzca durante la conducción OP; 2. OFF: se prohíbe que el relé conduzca y siempre está apagado;Presione el botón STOP en la interfaz principal para cambiar entre ON y OFF, el estado actual parpadeará, y luego volverá a la interfaz principal. (Esta función es una función de parada de emergencia, una tecla para abrir y cerrar el relé) Modo de reposo: 1.dentro de cinco minutos, sin ningún funcionamiento, el tubo digital apaga automáticamente la pantalla y el programa se ejecuta normalmente;Presione y mantenga presionado el botón STOP durante 2 segundos y luego soltarlo para cambiar entre los estados C-P y O-dEl estado actual parpadeará, y luego volverá a la interfaz principal.
