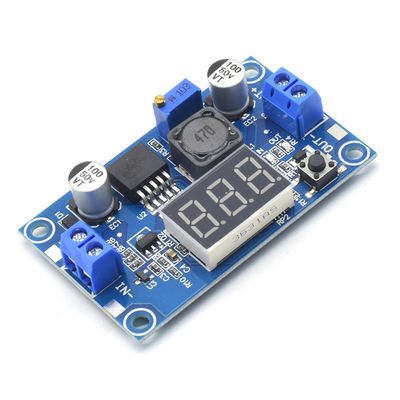

LM2596 Módulo regulable de bajada de corriente continua con visualización de voltímetro con calibración de precisión de voltaje
Crear productos rentables de productos similares, y crear LM2596 con módulo de visualización digital! ! !
El módulo LM2596 en el mercado no tiene protección contra cortocircuito de salida.y la capacidad de salida actual es inferior a 1.8A. Este módulo utiliza el LM2596 original, chip grande, superficie mate, protección contra cortocircuito de salida, alta corriente 3A.
Lo más destacado del módulo:
1Precio conveniente, diseño inteligente y fácil de usar, y rentable.
2. Voltímetro de a bordo, el voltímetro puede ser auto-calibrado, no habrá ningún problema con el voltímetro!
Rendimiento y características del módulo:
●Con una pantalla de voltímetro y el voltímetro se puede autocalibrar. Se adopta un microprocesador de voltaje más avanzado, el error del voltímetro es de ± 0,05V y el rango es de 0 ~ 40V.(Para garantizar la exactitud del voltímetro, asegúrese de que el voltaje de entrada es superior a 4,5 V)
●Mire la tensión de entrada y la tensión de salida con el botón, y la luz indicadora mostrará la tensión que se está midiendo, y la configuración se guardará.incluso si la energía se apaga y se vuelve a encender.
●El voltímetro puede apagarse y puede realizarse fácilmente tocando el botón de la izquierda cuando no se necesita.
●Con los bloques terminales, es conveniente utilizarlos sin soldadura y los puntos de conexión de los cables de soldadura están reservados.
●La tensión de entrada es de 4,0 a 40 V. (La tensión de entrada debe ser más de 1,5 V superior a la tensión de salida)
●Rango de voltaje de salida ajustable 1.25V~37V ajustable continuamente (el voltaje de entrada debe ser 1.5V superior al voltaje de salida)
●La corriente de salida es de 3 A y se recomienda utilizarla dentro de los límites de 2.0 A. La corriente alta es necesaria para reforzar la disipación de calor.
●La potencia de salida es de 20W, por favor refuerce la disipación de calor si supera los 15W.
● Alta eficiencia de conversión, un promedio del 88% (la eficiencia está relacionada con la diferencia de voltaje de entrada, salida, corriente y presión)
●Con protección de conexión inversa, la conexión inversa no se quemará
●Con función de protección contra el sobrecalentamiento y cortocircuito
●Tamaño 6*3,5*12cm (longitud*ancho*altura)
●Peso: 22 gramos
Rango de aplicación:
Este módulo se puede utilizar en campos de reducción de paso donde el voltaje de entrada es mayor que el voltaje de salida, como baterías, transformadores de potencia, fuentes de alimentación regulables ajustables DIY,Fuentes de alimentación de 24 V para automóviles, reducción de la tensión de los equipos industriales, de 12 a 3,3 V, de 12 a 5 V, de 24 a 5 V, de 24 a 12 V, de 36 a 24 V, etc.
Método de autocalibración del voltímetro de a bordo:
1Cuando el voltímetro de bordo muestre el voltaje de salida, mantenga presionado el botón de la derecha durante 2 segundos y luego suelte.El voltímetro y el indicador de voltaje de salida "OUT" parpadeará simultáneamente, y se introducirá el modo de ajuste de la tensión de salida; por la misma razón, se muestra en el voltímetro Al introducir la tensión, presione y mantenga presionado el botón de la derecha durante 2 segundos y luego suelte,el voltímetro y el indicador de voltaje de entrada "IN" parpadearán simultáneamente, y en este momento se introducirá el modo de ajuste de voltaje de entrada;
2. Toque el botón derecho para aumentar el voltaje en una unidad, y toque el botón izquierdo para disminuir el voltaje en una unidad; ya que
el valor de voltaje de una unidad es inferior a 0,1V, usted necesita presionar 1-5 veces para ver el voltímetro Cambiado por 0,1V, el valor específico
el número de pulsaciones consecutivas dependerá del valor de tensión actualmente mostrado; cuanto mayor sea el voltaje actualmente mostrado, menor será el número de pulsaciones;
3. Después de que el ajuste de voltaje se completa, presione y mantenga presionado el botón derecho durante 2 segundos y luego soltarlo.y todas las configuraciones de parámetros se guardarán automáticamente después de apagado.
Nota: Con este método de ajuste, sólo es necesario calibrar el valor de voltaje que se puede obtener en todo el rango de voltaje una vez.
