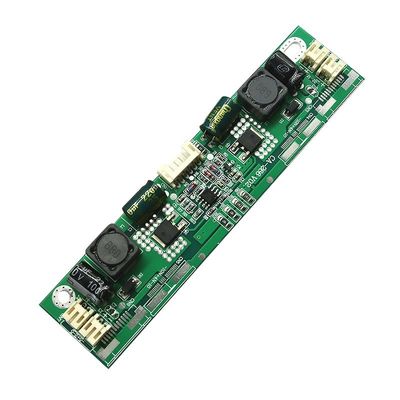

CA-266 Panel de controlador de luz de fondo LED para 32-65 "Led TV Inverter Board Ajuste automático de voltaje

Características importantes:

1: con la protección.

2: Voltaje de salida debajo de 88V automáticamente.

3: cambie la corriente es conveniente, la placa madre tiene seis 1206 resistencias, una resistencia de 80mA, hasta 6 que la resistencia está conectada completamente con 480mA.

5: ninguna carga no quemará al tablero (en el caso de ninguna carga o mún voltaje de salida ligero caerá al voltaje de entrada, o en
el caso del voltaje de la carga más arriba que 88V será reducido al valor del voltaje de entrada).

6: con el interfaz de la salida 4, la definición general de ++ -, en el 2pin de entonces a la izquierda e a la derecha de la luz correcta del interfaz,
directamente al centro del perno 2,3 puede estar, 1, perno 4 vacío.

Si usted donot conoce alguna habilidad de la reparación, considere por favor cuidadosamente para comprarla

Especial atención: ¡al probar, no conecte los pies del ajuste!

1. Entrada: 10-28V DC
2. Voltaje de salida: 18-88V
3. Corriente de salida: 10-1000mA (puede ser fijado)
4. Barra ligera aplicable: Pulgada de gran tamaño de 32 pulgadas -65

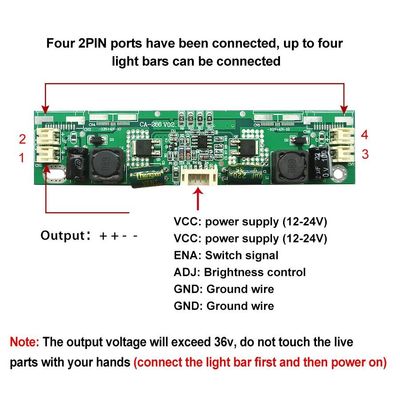

5. Definición de interfaz entrado: 1: Fuente de alimentación    2: Fuente de alimentación    3: Control del interruptor de ENA
6. 4: Señal del ajuste del brillo      5: Cable de toma de tierra          6: Cable de toma de tierra
7. Definición de interfaz de la salida: Positivo y negativo (++ -) hay cuatro interfaces paralelas
