Conductor Board de la retroiluminación LED CA-188 EN control de brillo del ajuste de la señal de transferencia

Modificación de alta presión del tablero del LED, instrucciones del reemplazo

1: Conecte la señal de la fuente de alimentación, del cable de toma de tierra y de transferencia requerida por el tablero del aumentador de presión con la fuente de alimentación universal del tablero VCC del aumentador de presión del LED EN el cable de toma de tierra de la tierra del control de brillo del ajuste de la señal de transferencia (el mismo método de la conexión como el tablero de alta presión del LCD)

El LED tiene muchas ventajas, tales como buen bajo consumo de energía de la seguridad de la baja tensión de la larga vida del brillo y así sucesivamente…

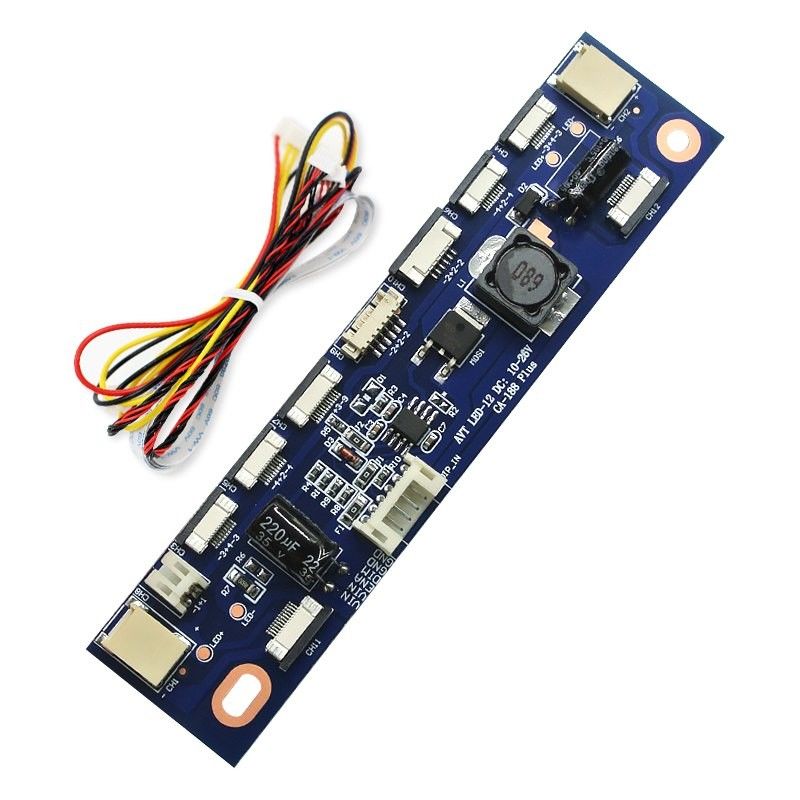

Este tablero del aumentador de presión del LED, fijó una variedad de definiciones de uso general del LED, definiciones comunes comunes del LED de uso general, es la primera opción para que los amos del mantenimiento prueben y enciendan luces LED, adaptar luces LED, y modifica luces LED en grandes cantidades.

Nota: [No incluye un grupo de 3, tiras de la lámpara de la solución del dólar 9V]

[Definición apoyada]

Interfaz softbar solo y dual 12pin: -5+2-5; [Las luces solas y dobles pueden ser conectadas]

Interfaz softbar solo y doble 10pin: -3+4-3; [Las luces solas y dobles pueden ser conectadas]

Interfaz softbar solo y dual 10pin: -4+2-4; [Las luces solas y dobles pueden ser conectadas]

Solo interfaz softbar 12pin: +3-9;

Interfaz de uso general de 6 alambres: -2+2-2 (alambre de Samsung 6);

Interfaz softbar 1,0 del perno de uso general de la especificación 6: -2+2-2;

Interfaz común de 2 pernos: BH2.0

Pequeño interfaz portuario común de la lámpara estándar: Pequeño puerto de BH 3,5 [se pueden conectar para escoger y las luces dobles]

• entrada vol.: 10-26V
• salida vol.: 18-60V
• apoyó: el panel 15inch-27inch
• Para: El panel del LED

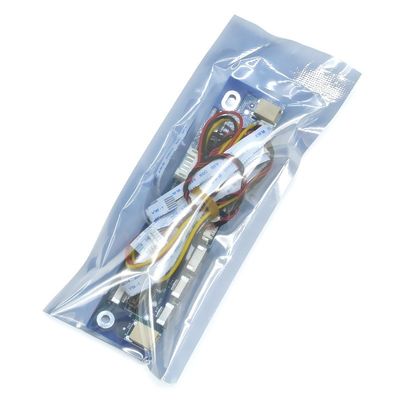

• Apoyo de 12 clases de definición con los cables 5pcs

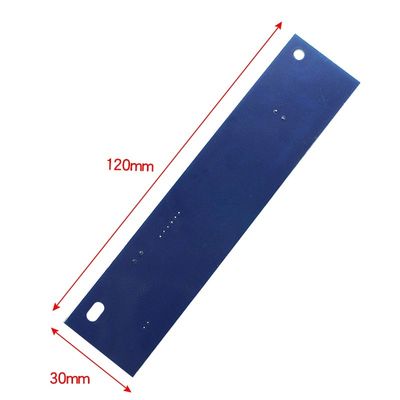

• Tamaño: el 12x3cm
•
