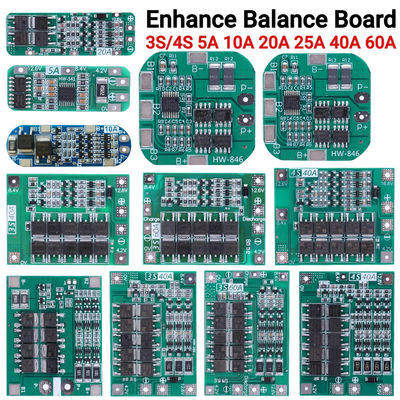

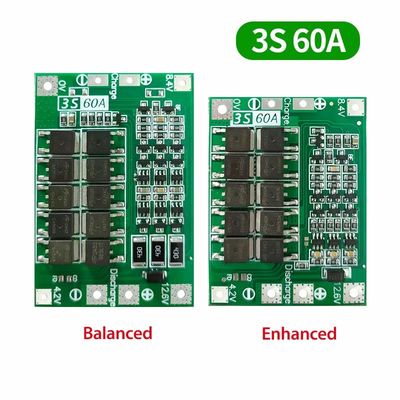

11.1V12.6V14.8V16.8V Mejorar el equilibrio BMS para el motor de perforación Junta de protección del cargador de la batería de litio 3S 4S 40A 60A

Descripción del producto:

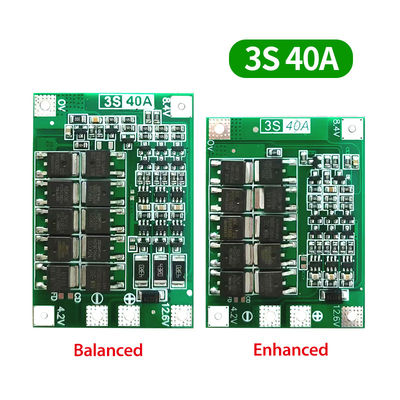

Tabla de protección de baterías de litio de 3 cuerdas de 12,6 V 40 A

• Voltado de carga: CC 12,6 V~13,6 V
• Corriente de descarga continua: 40A como máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga)
• Corriente de carga continua: hasta 20 A
• El tamaño de la versión Balance: 41x61x4mm
• Tamaño de la versión mejorada: 41x55x4mm
• Opción aplicable: aplicable a la tensión nominal de 3,7 V, la batería de litio de 4,2 V completamente cargada (incluidas las baterías de litio de 18650, 26650, polímero) puede perforarse por debajo de 170 W

Las notas:

• Para iniciar con éxito el taladro se requieren 3 baterías de potencia 10C-20C, o 6 baterías de potencia 5C-10C (recomendados modelos de baterías de potencia: sony vtc4, vtc4A, vtc5A, vtc6) OV y 12,6V cable,utilizar alambre de cobre de 3 milímetros cuadrados o más (no se pueden utilizar láminas de níquel)
• Conecte estrictamente 0V, 4.2V, 8.4V, 12.6V de acuerdo con el diagrama. No toque ningún componente en la placa al soldar el cable. No cortocircuite intencionalmente.
• Al soldar la batería por primera vez o cuando se está cargando, siempre que la batería individual exceda los 4,2 V, la resistencia "430" se calentará y descargará (descarga a aproximadamente 4,2 V).19V para detener el calentamiento). Si la resistencia "430" está muy caliente, compruebe si la línea equivocada está conectada.

Preparación del material:

Preparar el módulo de protección de la batería de litio 3S 12.6V 40A, batería, fuente de alimentación, resistencia de carga de alta potencia

La figura siguiente muestra el diagrama de descarga del módulo. La batería es de 3 cuerdas. La batería conectada necesita satisfacer la corriente de descarga de 40A.Se puede realizar paralelamente a la batería o comprar una batería con una gran corriente de descargaPor ejemplo, si la batería es de 2000 mAH y el múltiplo de descarga es 10C, entonces sólo se necesitan 3 cuerdas de 2 y la corriente de descarga es de 40A.

La figura siguiente muestra el diagrama de carga de la batería. El voltaje de carga es DC12.6V ~ 13.6V. La corriente de carga depende de la batería conectada, y el máximo no es más de 20A.El módulo tiene un camino de carga equilibrado, y la función de ecualización sólo funciona cuando el rendimiento de la batería no es muy diferente.

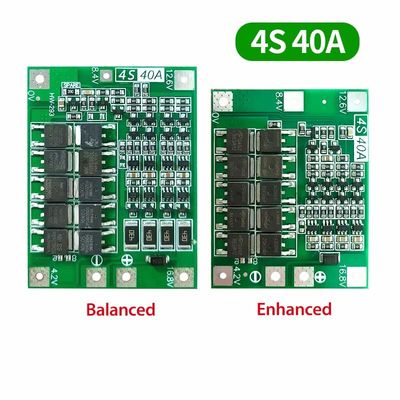

Cuatro cuerdas 14,8V 16,8V 40A placa de protección de la batería de litio

• Voltado de carga: CC 16,8V~17V
• Corriente de descarga continua: 40A como máximo (si el entorno de disipación de calor no es bueno, reduzca la corriente de carga)
• Corriente de carga continua: hasta 20 A
• El tamaño de la versión Balance: 45x60x4mm
• Tamaño de la versión mejorada: 44x55x4mm
• Opción aplicable: aplicable a la tensión nominal de 3,7 V, la batería de litio de 4,2 V completamente cargada (incluidas las baterías de litio de 18650, 26650, polímero) puede perforarse por debajo de 170 W

Las notas:

• El inicio exitoso del taladro requiere tres baterías de potencia 15C-20C, o seis baterías de potencia 10C-15C (normal 18650 no puede iniciar el taladro!!).
• Estrictamente de acuerdo con el cableado del mapa 0V, 4.2V, 8.4V, 12.6V, 16.8V, no cortocircuite deliberadamente.
• Cuando se utilice la carga del motor del cepillo, trate de conectar un condensador no polar (resista tensión superior a 25V,capacidad 10uF-100uF) a los terminales positivos y negativos del motor para evitar el pico inverso del motorRompe el tubo MOS.
• 4 grupos de baterías en serie, asegúrese de que la tensión de cada grupo de baterías, si no es la misma, por favor llene cada batería por separado y luego utilizar en serie.la batería de voltaje baja más rápido que el grupo es la batería pobre.

La figura siguiente muestra el diagrama de descarga del módulo. La batería es de 4 cuerdas. La batería conectada necesita satisfacer la corriente de descarga de 40A.Se puede realizar paralelamente a la batería o comprar una batería con una gran corriente de descarga. Por ejemplo, la batería 2000mAH, la descarga múltiple 10C, a continuación, sólo necesitan 4 serie 2 y la corriente máxima puede alcanzar la corriente de descarga 40A, la descarga estable requiere 4 cuerdas 4 y puede ser,y necesita prestar atención a la disipación de calor, la energía de la batería de descarga caerá rápidamente.

La imagen a continuación muestra el diagrama de carga de la batería, 4 series de baterías, la carga completa real, voltaje 16.8V, voltaje de carga DC17V-18V, corriente de carga depende de la batería conectada,el máximo no exceda de 20 A.
